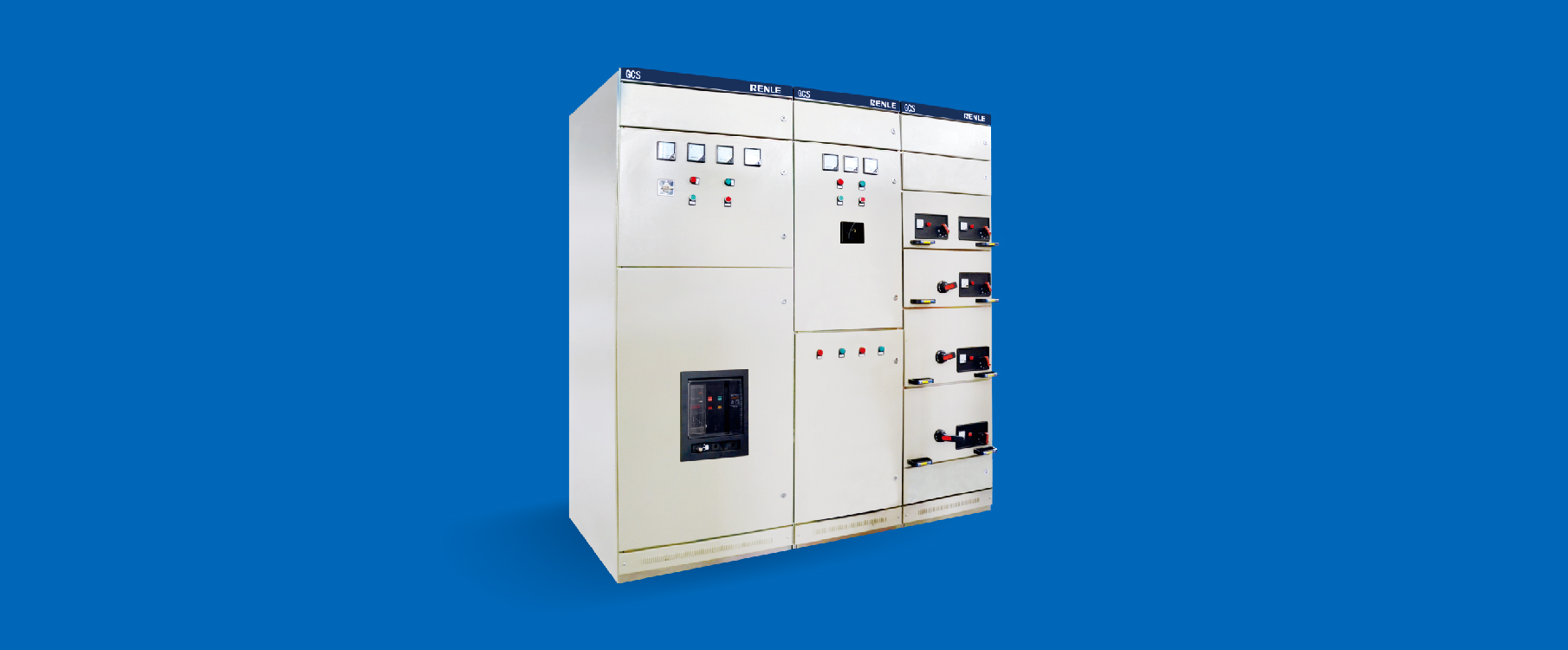

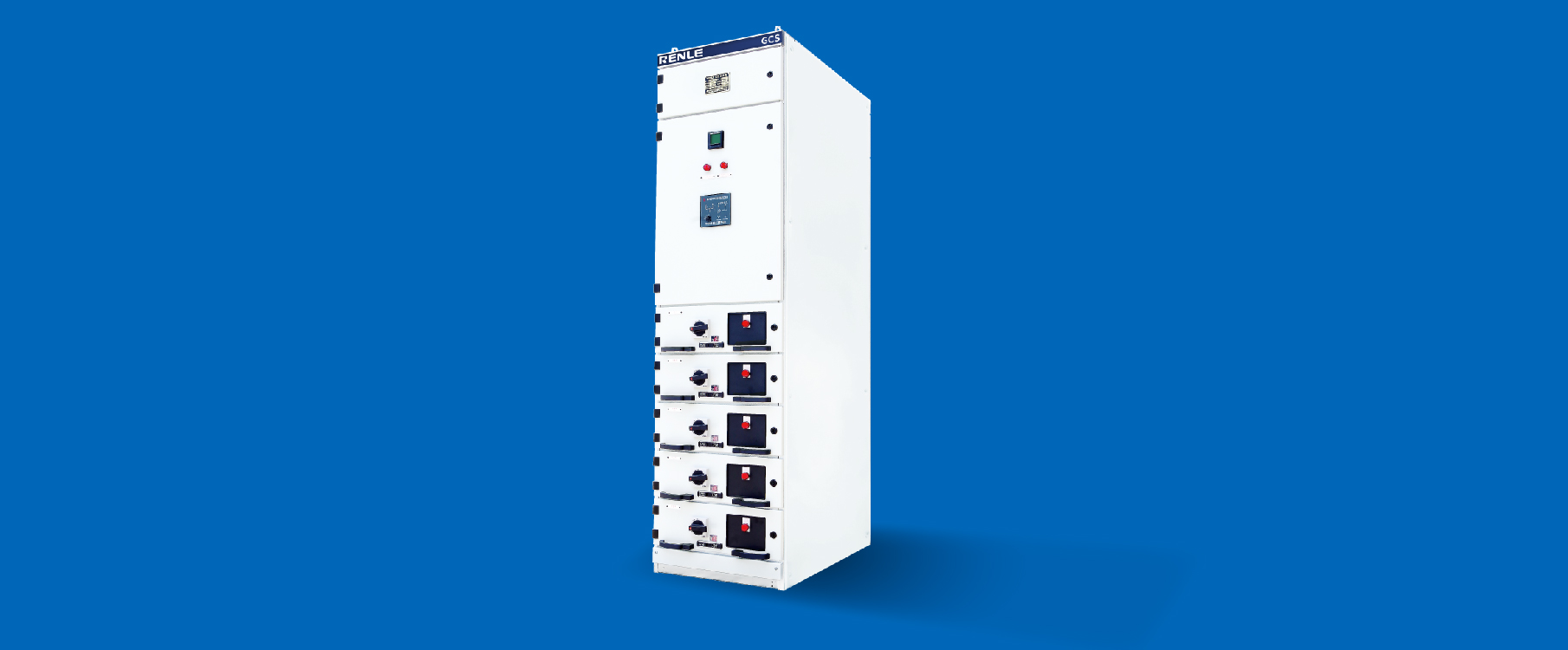

GCS型低壓抽出式成套開關設備（以下簡稱“開關設備”）是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。

該產品目前已被電力用戶廣泛選用。開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統在大型發電廠、石化系統等自動化程度高﹐要求與計算機接口的場所﹐作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400V）、（660V）﹐額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

本產品符合GB7251《低壓成套開關設備和控制設備》、JB∕T9661《低壓抽出式開關設備》，同時滿足IEC60439-1《低壓成套開關設備和控制設備》標準。

結構特點：

GCS開關設備的主架構采用C型鋼，架構采用拼裝結構形式。主構架上均有安裝模數E=20mm。開關設備各功能室嚴格分開，其隔室主要分為功能單元室，母線室、電流室、各單元的功能相對獨立。

功能單元

a.抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。 單元回路額定電流400A及以下。

b.抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

c.每臺MCC柜最多能安裝11個一單元的抽屜或22個單元的抽屜。其中一單元以上抽屜采用多功能后板。

d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

e.單元抽屜與電纜室的轉接采用背板式結構ZJ一2型轉接件。

f.1單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ一1型轉接件。

g.抽屜面板具有分、合、實驗、抽出等位置的明顯標志。

h.抽屜單元沒有機械聯鎖裝置。

● 饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的鏈接通過轉接件實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。

● 電纜隔室有二個寬度尺寸（240mm和440mm）可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定?？紤]到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

● 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

● 開關設備按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

● 柜體的防護等級為IP30、IP40，可以按用戶需要特殊制作。

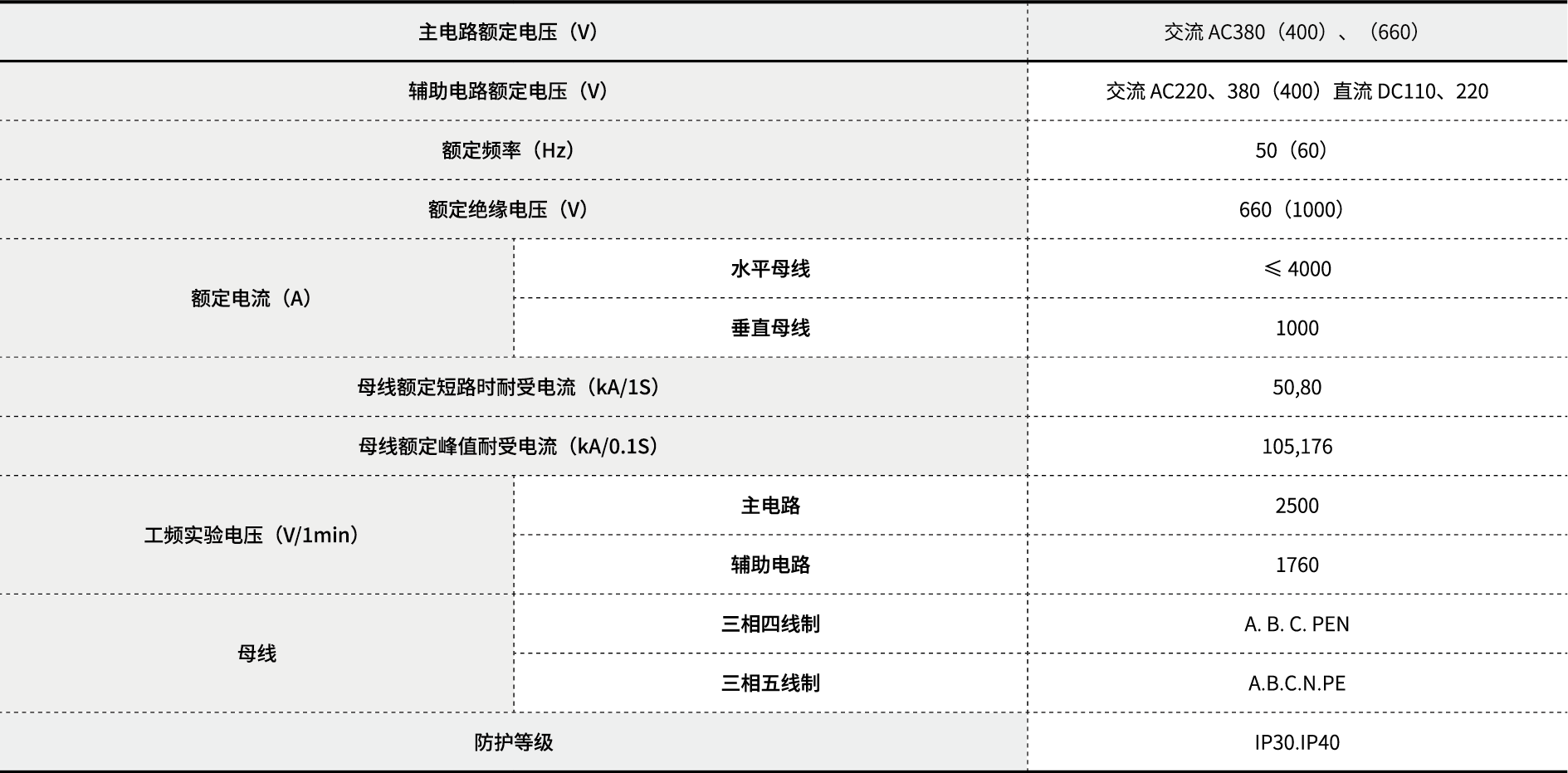

技術指標：

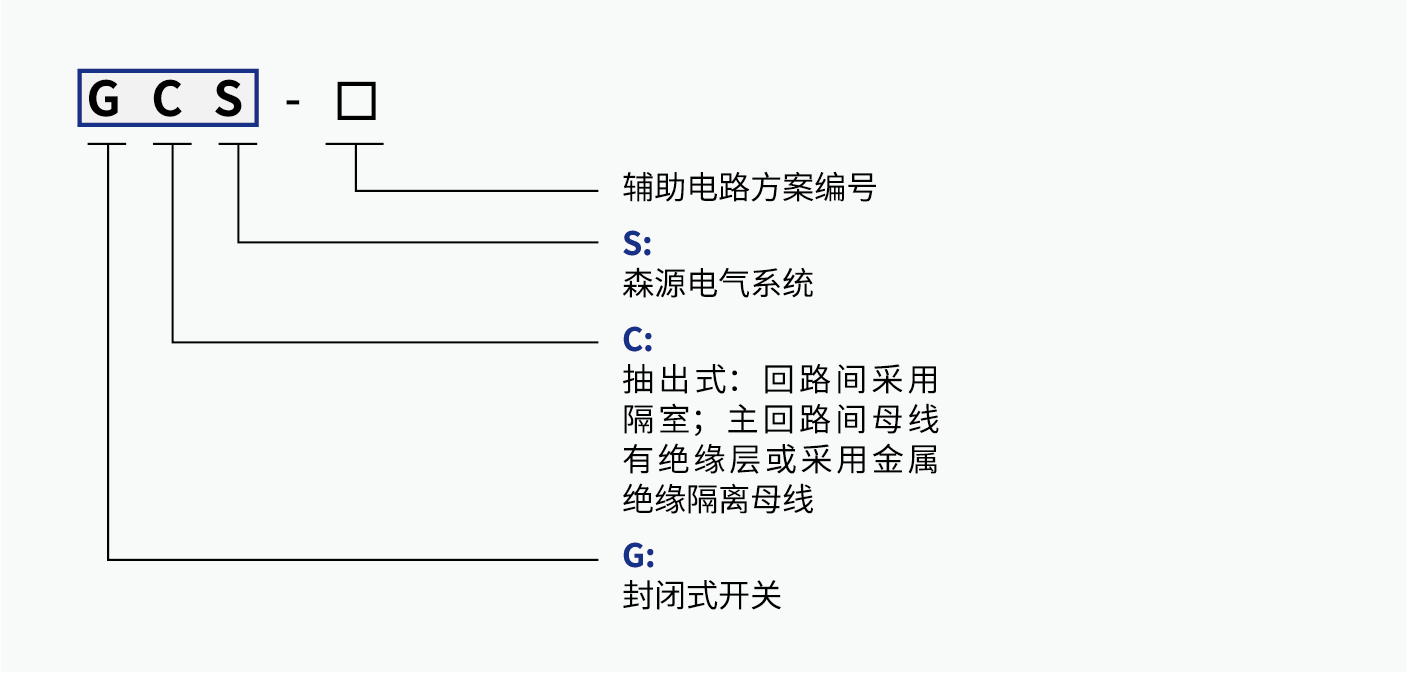

產品型號說明：

主電路方案圖

開關設備主電路方案共32組118個規格（見表2），不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電、供用電和其它電力用戶的需要，額定工作電流為4000A，適合2500kVA及以下的配電變壓器選用。

此外，為適應供用電提高功率因數的需要而設計了電容器補償柜；考慮綜合投資的需要而設計了電抗器柜。

備注﹕RNW1是主選斷路器，也可選用其它性能更好或進口F、MT系列斷路器。

1、01、02、04方案如PE+N線需進入電源柜時柜寬用括號內尺寸。

2、SDL、SDH是GCS柜專用電源互感器。

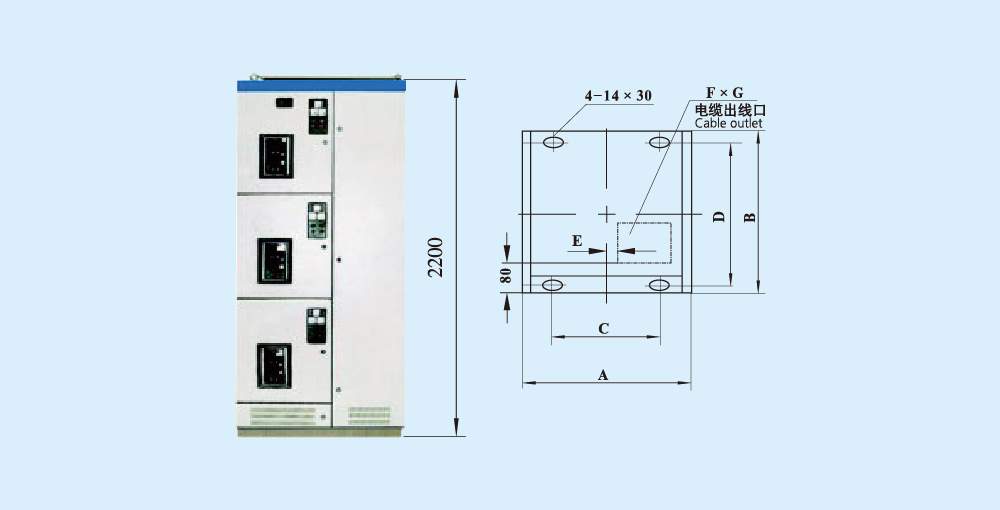

產品外形及安裝尺寸

訂貨時應提供以下資料

1、產品的全型號包括主電路方案號和輔助電路方案號；

2、主電路系統組合順序圖；

3、柜體平面布置圖；

4、輔助電路電氣原理圖；

5、柜內元器件清單；

6、電路中電壓、電流、時間等整定參數；

7、與產品正常使用不符的其他特殊要求。
